《广州市建设工程精品范例汇编》

-房屋建筑工程-

文化建筑系列

第8期

【增城少年宫】

ZENGCHENG  DISTRICT,GUANGZHOU

YOUTH'S PALACE

总建筑面积：55730m²

公建（自编号增城少年宫）工程位于广州市增城区挂绿新城中轴线，地上6层共32473.81m² ，地下2层共23256.13m² ，总建筑面积55729.94m² , 总高度31.9m，是一座青少年培训、活动、演出、展示等多功能为一体的公共建筑。

工程于2013年8月8日开工， 2017年9月6日竣工。如今增城少年宫已经成为开展少年儿童红色教育，全面提升城市形象和品味的广州市的标志性建筑，持续为广州培育新时代少年儿童、提升科技教育文化中心功能、充分发挥国家中心城市和综合性门户城市引领作用，建设国际大都市发挥了重要作用。

建设五方主体

建设单位：广州景业投资有限公司

设计单位：清华大学建筑设计研究院有限公司

施工单位：广州市恒盛建设工程有限公司

监理单位：广州建筑工程监理有限公司

勘察单位：广州市市政工程设计研究总院有限公司成果及奖励

异型树杈屋面承重钢结构施工 省级工法

“L”形双翼式双曲铝板幕墙施工 省级工法

异形梁柱节点结构 实用新型专利

用于大型建筑屋顶的异型树杈支撑结构 实用新型专利

基坑三维变形的监测方法 发明专利

2014 年度中国施工企业管理协会科学技术奖科技创新成果一等奖

2015 年广东省房屋市政工程安全生产文明施工示范工地

2015 年广东省 AA 级安全文明标准化工地

2017-2018 建筑设计奖室内设计专业三等奖

第十二届第二批中国钢结构金奖工程

2018 年广东省建筑业新技术应用示范工程

工程建设项目绿色建造设计水平二等奖

2019 年度广东省建设工程优质奖

2019 年度广东省建设工程金匠奖

2019 年度国家优质工程奖

创优做法

在策划开展施工时期，便将该工程列为公司的重点工程，以创建“国家优质工程奖”为工程质量目标， 全面组织管理力量，在安全、质量、进度、环保、文明施工等各方面采取企业的标准化管理措施，以该工程的施工作为企业对外宣传的窗口，创造优质工程， 为业主提供优质的产品，树立企业良好的社会形象。公司专门成立工程创优工作领导小组，制定了专项创优方案，落实样板引路制度，合理地安排各施工流程作业，高效有序做好产品保护，促进工程一次成优。

建筑和幕墙造型新颖

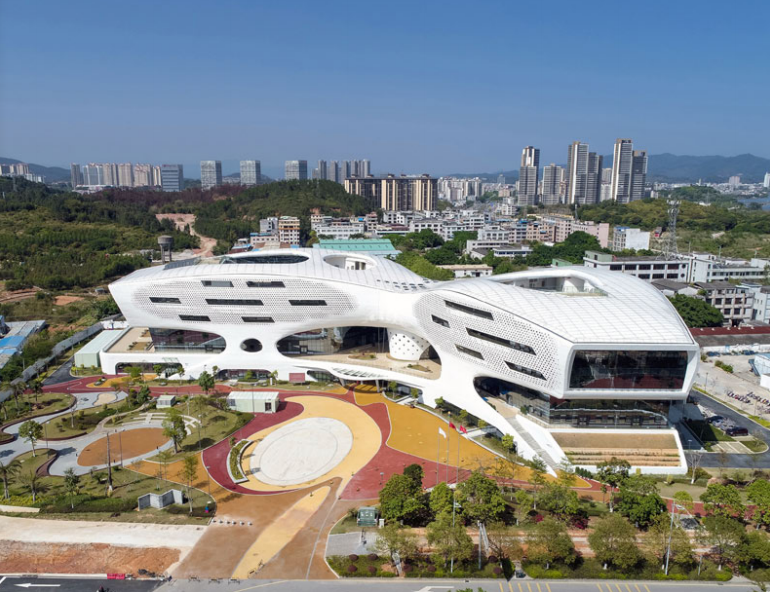

整体造型通过近似“无穷”的数学符号“∞ ”和“莫比乌斯环”的构成，表达出“探索无极限”的主题。建筑布局为“L”形，以线性的建筑动势既作为城市广场的围合元素，又成为城市空间景观的有机组成部分。

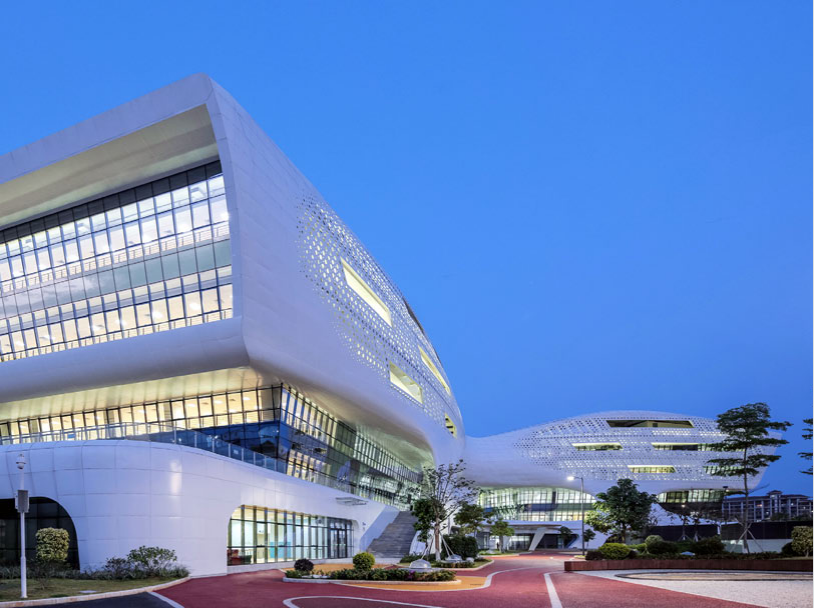

外墙面由玻璃幕墙及铝板幕墙组成，采用了具有“荔枝型”的六角孔造型的铝板遮阳通风系统，安装牢固，表面洁净美观。通过三维软件进行细分及编程， 实现模型中铝板的四角坐标统计成表，进行板块分类及排版，有利于加工及安装，确保铝板幕墙完成达到设计追求的建筑造型。

中庭明亮 节能环保

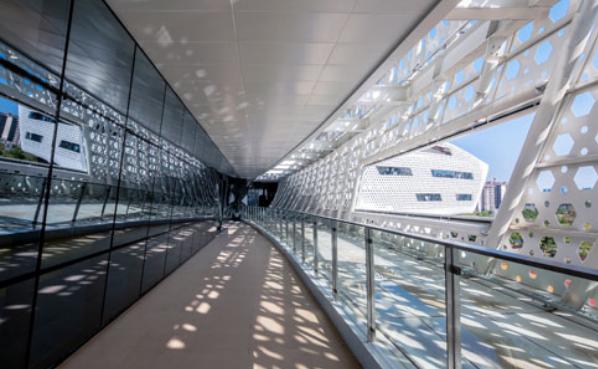

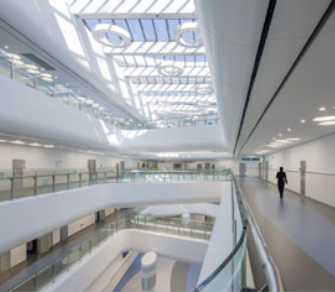

中庭共享空间，明亮宽敞，简洁实用，交叉连廊动中有静，静中有动。整体建筑采用空中庭院，雨水、中水回收，太阳能利用，光导管技术等一系列节能措施，使本项目达到了绿色建筑二星标准。

异形树杈屋面钢结构

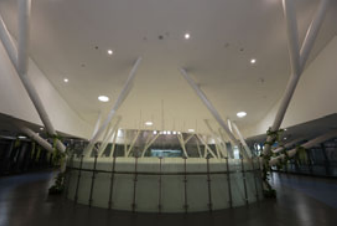

入口大堂共享空间顶部异形树杈屋面采用钢支撑结构，支撑结构受力十分复杂，承受起屋面的重型结构，施工定位及安装质量要求高。项目通过BIM技术进行施工模拟，优化钢树杈设计节点和施工工序，提高钢树杈安装质量。

技术重点难点

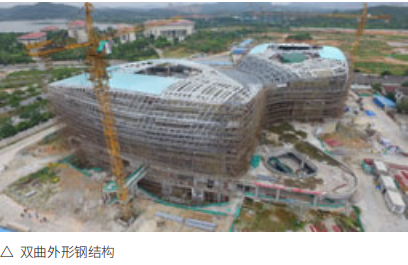

双曲外形钢结构

工程外形曲线环绕，外观钢骨结构按外表皮双曲面布置，竖向支梁采用 45°斜角布置。由于不能进行结构简化和以多段折梁的形式搭 建，同一段钢梁需进行三维的空间弯曲，施工难度极大。

“L”型双曲铝板

铝板幕墙为异形双曲铝板，按模型分析双曲面达 50% 以上，每块铝板的大小和曲率都不同，加工和安装难度极大。

外立面景观照明管线

本工程外形线条流畅、立面起伏变化大，外立面景观照明管线沿钢结构同曲率安装，施工工艺及质量要求高。
