2010 年亚运会省属场馆网球中心

ASIAN GAMES  TENNIS HALL

01

#建设用地面积：56398 m²

   总建筑面积：22858 m²

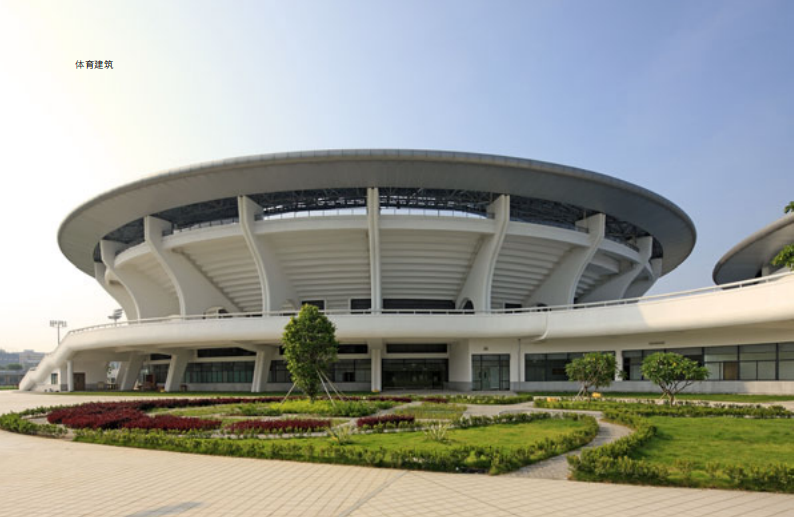

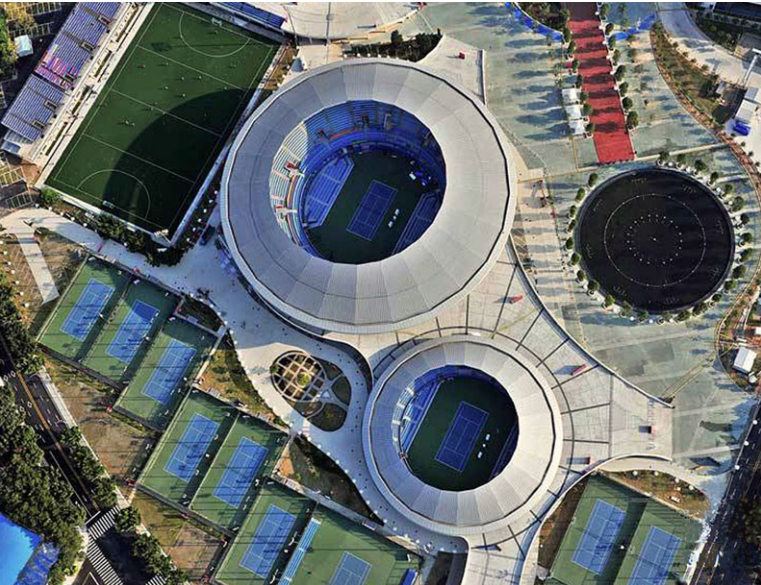

2010 年亚运会省属场馆网球中心工程位于广东省广州市天河区大观路广东奥林匹克体育中心北面，是广州2010亚运场馆及配套工程。工程建筑主体由一座可容纳9534个观众的开敞式网球中心赛场、一座可容纳1845个观众的副比赛场和13 片室外标准网球场以及相关附属功能用房等组成。总用地面积：56398m² ，建筑面积为 22858m²。

建设五方主体

#

建设单位

广东省体育局

#

设计单位

深圳市建筑设计研究总院有限公司

#

施工单位

广州市第三建筑工程有限公司

#

监理单位

广东工程建设监理有限公司

#

勘察单位

广东核力工程勘察院

成果及奖励

#

2011 年度

全国优秀工程勘察设计行业奖三等奖

广东省优秀工程设计二等奖

广东省建设工程金匠奖

广东省优良样板工程

#

2012 年度

国家优质工程奖

网球中心

创优做法

1丨

工程伊始就确立了以“国家优质工程”为创奖目标，编制了详尽的工程创优规划，并制定 严格的项目管理办法及质量内控标准，实施亮点策划，确保工程质量一次成优。

2丨

建立创精品工程质量保证体系，成立以项目经理为核心的质量创优小组，明确分工落实责 任，精心策划，科学管理。

3丨

针对工程特点及工程的质量目标，编制工程的施工组织设计、项目创优计划、项目管理制 度、项目质量计划、特殊分项工程作业指导书等 , 为工程整体创优工作提供实施依据。

4丨

针对工程的特点，积极开展 QC 小组活动，制定 QC 小组活动计划，集思广益，对不足之 处找出根源，制定实施对策。其中课题为：“提高多圆弧空间组合造型大斜柱外观质量”。

5丨

针对工程的重点部位、关键部位，制定技术质量控制措施。编制专题施工方案及作业指导 书，强化对关键工序和特殊工序的质量控制。

6丨

建立质量技术交底制度，对新进场的工人进行安全、质量、技术三交底，对施工工人进行 劳动技能培训。严格执行样板引路制度，明确样板的具体做法和验收标准，成立样板验收小组， 样板经公司质检部及监理单位共同鉴定达标后，才大面积铺开施工。

7丨

加强对施工难点的质量控制，对中心赛场 24 条异形柱施工、钢结构施工、新型屋面体系 施工的三大系列难点重点进行管理 , 结合新技术的应用 , 攻克施工难题。

技术重点难点

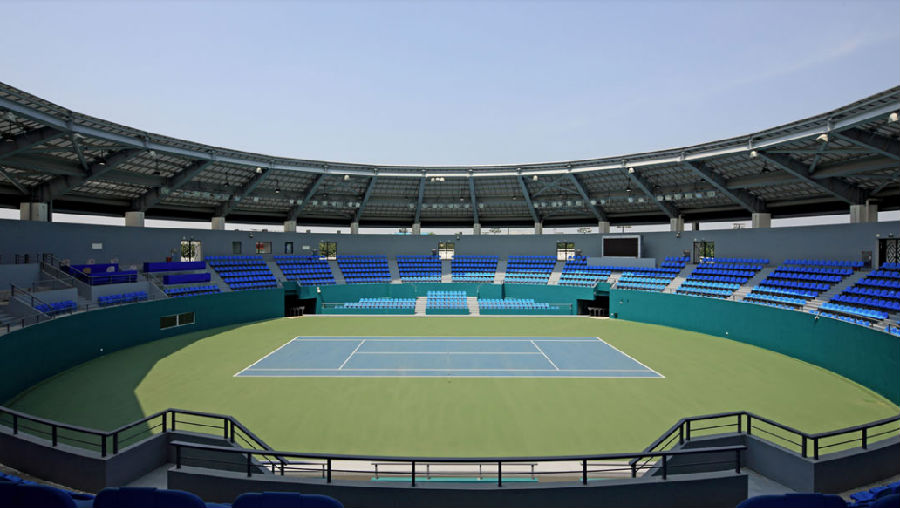

△ 网球赛场符合国际网球赛事技术标准

△ 聚碳酸酯阳光板线条顺直，光线柔和

# 双圆弧空间组合造型大斜柱施工

工程主馆 D 轴位置有 24 条 1000mm 宽变截面异形柱，分别位于外圆环每 15 角度均有一条，其长边方向从 1300mm ～ 2103mm 变截面，在短边方向为 1000mm 宽双拱曲面圆。24 条异形柱从承台面开始变截面，且呈双圆弧组合结构，施工放线定位困难，高大模板支撑设计、异形模板设计制作安装、内倾外倾圆弧钢筋制作安装、倾斜混凝土浇筑等方面施工难度相对较大，需制定相应技术措施以确保造型大斜柱混凝土结构施工质量。

在钢板工厂定制双曲面异形变截面斜柱定型钢模板；斜柱支撑采用钢管，立杆间距按外箍间距设置，与坐席层门式脚手架连接，形成一个整体的模板系统。弧形钢筋放样在地面上根据图纸按 1：1 实物放样；混凝土浇筑采用全面分层方法，异型斜柱分为 5 段施工，逐层覆盖向上推进。

# 钢结构安装施工

主场馆钢屋盖钢结构为悬支结构，最大主梁跨度 24.973m；向内悬挑 20m，向外悬挑 4m，主梁单榀重约 5t，深化设计，需解决较多节点连接方式，屋盖按整体受力进行设计，吊装应充分考虑整体结构闭合前的逐步加荷，以及整体结构闭合后的卸荷方式、步骤。

主场馆 24 榀主桁架施工时采取满堂布置脚手架支撑，立杆顶端设可调节支顶支托，在每榀主桁架加荷的前、中、后对其下面的支撑进行沉降和位移检测，并及时把变形调整到加荷前的位置；卸载采用从外圈支撑向内圈支撑对称、分步卸载。

# 双球饺支座安装

工程主比赛馆 D 轴，钢结构屋盖支座采用双球饺支座，而且安装要求精度高，上下支座板的导向挡板必须保持平行，其交叉角不得大于 5′。

采取措施有：钢支座顺主桁架向的中心线根据温度计算其错开的距离，支座安装标高采取三 级复验基线。
