日立电梯（中国）有限公司
研发楼

RESEARCH BUILDING  OF HITACHI

( CHINA )CO. LTD

建设用地面积：15201 m²

日立电梯（中国）有限公司研发楼的建设基地位于广东省广州市番禺区大石镇石北工业区，建设用地面积为15201m2，建筑面积23874m2，地上6 层、地下1 层，建筑高度27m。研发楼选址位于厂区中轴，南面正对厂区中心绿地，建筑分南北两体量，南北长152m，东西长 92m。

建设五方主体

建设单位

日立电梯（中国）有限公司

设计单位

华南理工大学建筑设计研究院

有限公司

施工单位

广州市建筑集团有限公司

监理单位

广州冶金建设监理有限公司

勘察单位

广州地质勘察基础工程公司

成果及奖励

2015年度

全国优秀工程勘察设计行业奖一等奖

教育部优秀建筑工程设计二等奖

图

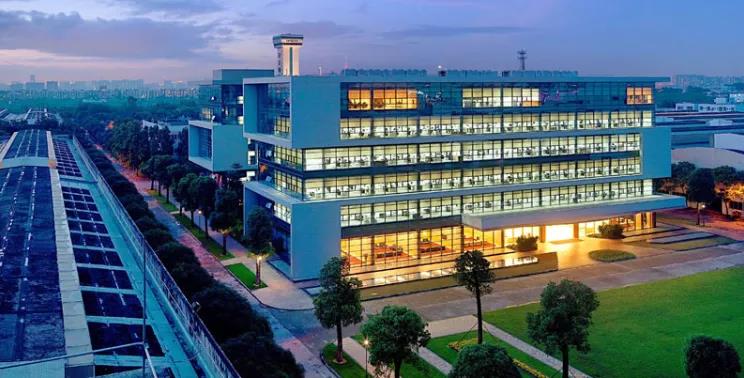

日立电梯（中国）有限公司研发楼

设计理念

日立电梯（中国）研发楼规划于厂区中心绿地上，设计构思从现状环境出发，充分体现整体空间环境的和谐与统一。建筑布局分为南北两个主要体量，配以东西向的走廊围合中庭，形成优良的共享空间。设计通过环境优化、空间营造、形态整合、材料运用几个方面的设计策略，由内至外实现建筑与环境的有机融合。

环境优化 : 整体设计 丰富空间

环境设计充分体现了整体概念，结合厂区原有的景观要素，构成一条景致丰富、节奏多变的景观主轴。

研发楼处于厂区的中心位置，周边是大型的电梯生产车间，属于典型的工业园区环境，设计通过建筑体量退让，使得研发楼与两侧的生产车间围合出一个宽阔的广场，为园区提供了充足的绿化空间，也为建筑正立面本身预留了足够的观赏面。建筑物东西向采用通透的走廊，让庭院内的绿化景观渗透到两侧的园区道路，减弱了东西向建筑的压迫感。

空间营造 : 优化功能 提升效率

提升办公建筑运作效率是本项目构思的一个立足点，主要通过三个方面实现 :

01

明确而相对独立的功能分区，便于管理与运作。建筑标准层平面布局采用长短跨结合的通用空间，在靠庭院一侧的短跨空间内，布置辅助空间和管理人员独立办公室，面向室外园林广场的长跨空间作为普通工作人员的办公室。

02

便捷而集中的交通体系，使各个部门之间联系快捷而又不互相干扰。

03

立体绿化体系，不仅是分隔平面功能空间的绿色屏障，同时，还给人提供了优良的景观和休闲空间，可以缓解疲劳，提高人们工作效率，降低运作成本。

形态整合 : 源干功能 返璞归真

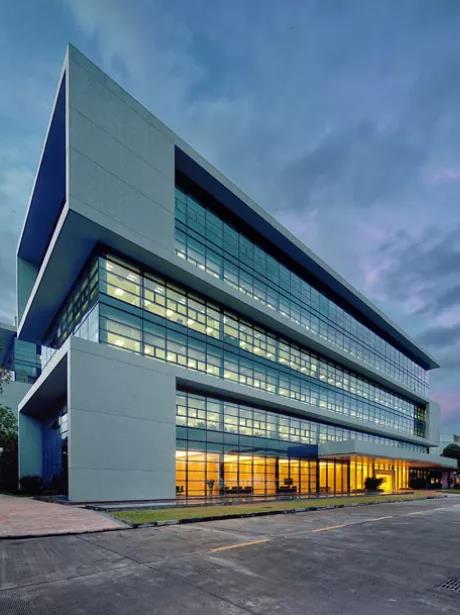

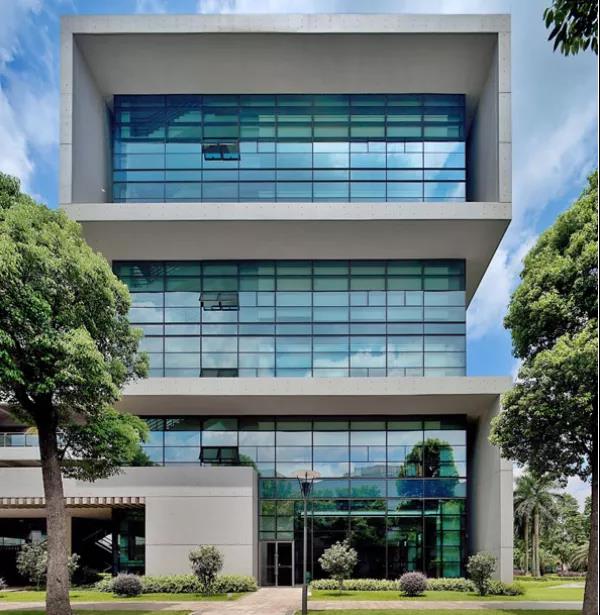

研发楼建筑造型简单明快，力求从建筑功能出发，最小限度地利用必要建筑构件，以清晰有力的轮廓、凹凸有致的体型赋予建筑存在感。摈弃了多余的装饰构件，利用建筑最基本的构件——挑檐板的悬挑和局部片墙的上下延续，创造了一个水平向流动的清水混凝土实体，实面与清透的玻璃幕墙形成强烈的虚实对比。挑檐板的外挑 5 米，表达了现代建筑美学特有张力和动势，同时避免了阳光直射室内，使研发办公室有柔和的间接采光，高透的玻璃幕墙也模糊了建筑的边界，在室内感受的水平出檐的延伸。

技术特色

设计利用最质朴的材料——混凝土和玻璃作为建筑的主要材料。通过计算机模拟结果，利用基本构件——挑檐板和局部片墙，在热舒适度、自然通风、天然采光、遮阳节能等方面均采用取得了较为理想的效果。通过对立面进行按照模数的细致划分以及对混凝土这种最基本和廉价建材进行严谨细致的施工控制，达到了精致细腻的效果。清水混凝土与玻璃幕墙的虚实对话，赋予建筑纯粹而又挺拔的精神。充分展示出企业的科技精神与气息。

技术重点难点

建筑设计过程中注重节能设计，通过模拟分析优化设计，有效减少了建筑使用过程中的能耗。

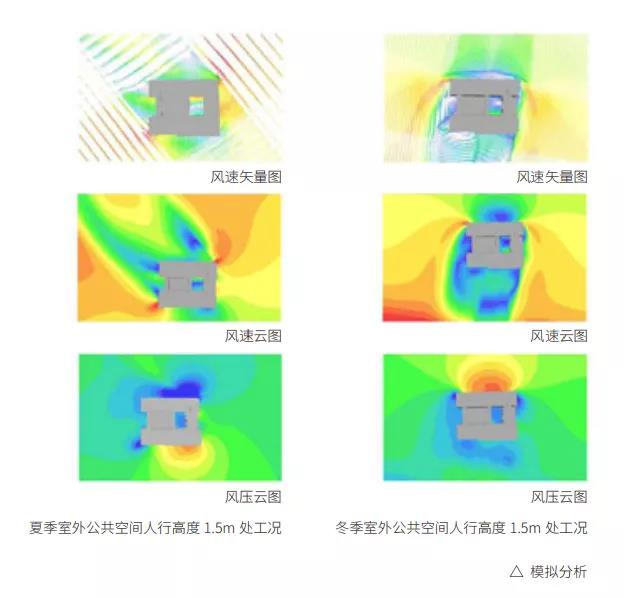

根据模拟分析：夏季建筑室外公共空间人行高度 1.5m 处风环境良好 , 风速均不超过5m/s ;建筑迎风面和背风面的风压差大于1.5pa , 能有效地保证建筑的自然通风。冬季建筑迎风面与背风面的最大风压差明显小于5pa的限值 , 可以有效防止冬季北风渗透带来的人体不适感。

在室外天然光按照设计值135001x的条件下，建筑各层均能满足 : 室内100%的办公功能空间在高度0.75m的工作面，光系数在3%以上、室内天然光照度在 450lx 以上，天然采光效果好。

夏季，南向及西向的挑槽均可以大幅度地减少太阳直射辐射量。南向主立面夏季太阳直射辐射总量从208.44kw 减少到100.81kw，西向主立面太阳直射辐射总量从216.78kw减少到130.12kw。因此，挑檐具备充分的遮阳节能作用。
