我会推荐获得2018-2019年第二批国家优质工程奖项目展示----增城少年宫

增城少年宫位于广州市增城区爱民路,建筑面积55846㎡,地上6层,地下2层。工程在2013年07月25日开工建设。于2017年9月6日通过竣工验收, 2018年12月28取得竣工验收备案

参与工程建设的的单位:

建设单位:广州景业投资有限公司

勘察及设计单位:广州市市政工程设计研究总院有限公司

清华大学建筑设计研究院有限公司

监理单位:广州建筑工程监理有限公司

施工单位:广州市恒盛建设工程有限公司

参建单位:深装总建设集团股份有限公司

广东粤铝建筑装饰有限公司

广东金华城建设工程有限公司

监督机构:广州市增城区建设工程质量监督站

增城少年宫工程针对青少年的心理行为特点作为设计的主要依据,以积极向上、探索求知作为设计的主题,方案形象通过两个相互关联、富有动感的环形体量组成,使之各自构成建筑的“静区”与“动区”,形似象征无穷的“∞”符号的建筑意境,生成仿佛莫比乌斯环般的连续灵动空间,以空间形态的丰富性和连续性给了置身其中的青少年无限的想象空间,寓意青少年无穷的想象力和发展空间。在立面上形成了起伏变化、彷佛高科技产品般的流畅线条,在简单流畅的建筑形态中赋予了丰富的想象力,如展翅飞翔的翅膀,建筑外立面采用双层幕墙,天窗与外层遮阳板大小有序的里面开孔肌理。

本工程外形曲线环绕,主体结构通过悬挑H型钢,外框分别采用玻璃幕墙、铝板幕墙,对于幕墙金属骨架构件、预埋件或者是后置埋件的定位测量、钢结构与幕墙衔接和安装精度及收边收口质量控制是亮点。

增城少年宫工程为实现独特的外形钢结构和铝板幕墙的制作与安装,3D测量、双曲铝板的制作及安装本项目的重中之重,而且铝板幕墙的每块单曲及双曲铝板都不一样这是本项目的特难点。建立钢结构及幕墙的3D模型,通过高精度的全站仪进行3D测量数据直接传送到3D模型。在钢结构与幕墙龙骨安装过程不断修整,在通过模型确定每块铝板的开料并指导安装。钢结构及幕墙3D模型为整个项目的主线,给测量员、铝板下单员的技术及责任心很大的挑战。

工程推广应用了建筑业10项新技术(2010版)中的7大项14子项,获广东省建筑业新技术应用示范工程,另有“异型树杈屋面承重钢结构、水泥(化学)浆液自动制备、深基坑变形监测中的数字近景三维测量、自动感应洗车系统回收水处理技术等创新技术4项,获得省级工法5项,整体达到国内领先水平。

增城少年宫的建设成为了国内一流,集“培训教学、活动拓展、公共服务、交流展示”等多项功能为一体的青少年社会教育机构,成为增城市青少年成长体验的营地、德育的基地、艺术教育的龙头、科技实践的阵地、对外交流的窗口、人才成长的摇篮,有力推进增城市现代校外教育事业实现跨跃式发展。

独特的外形,采用双层幕墙设计,外层为铝板幕墙大体量采用双曲铝板,施工难度非常大

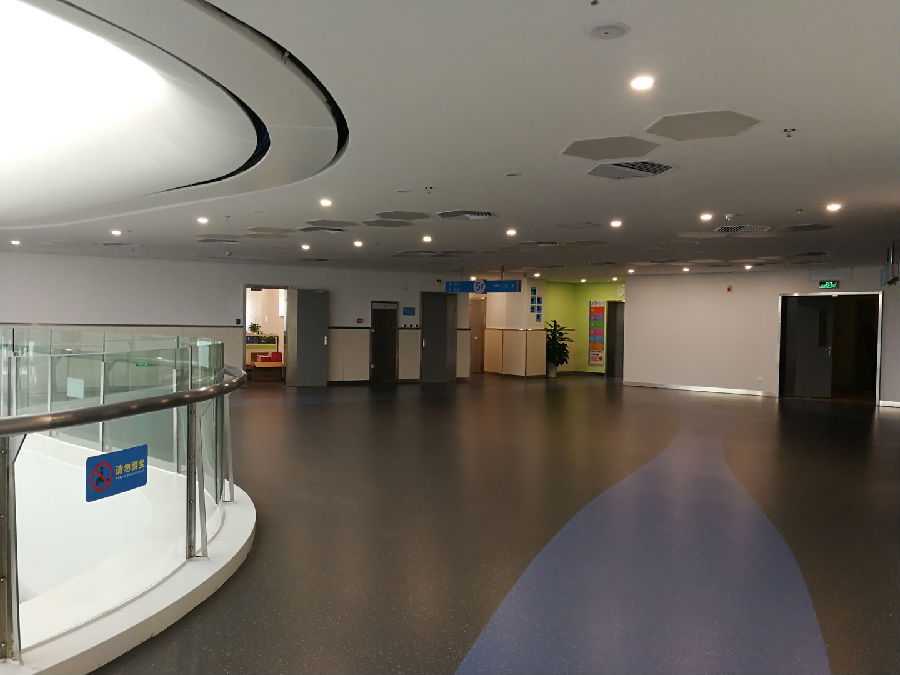

室内采用塑料地板,塑料地板平整舒服、色彩协调

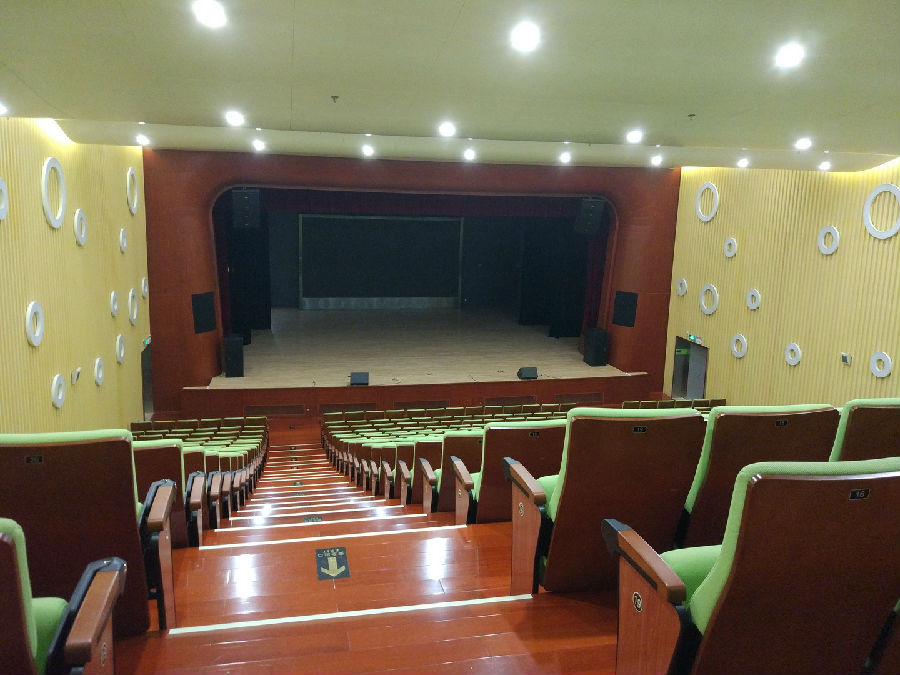

舞台设计新颖,座位设计合理,照明光线充足

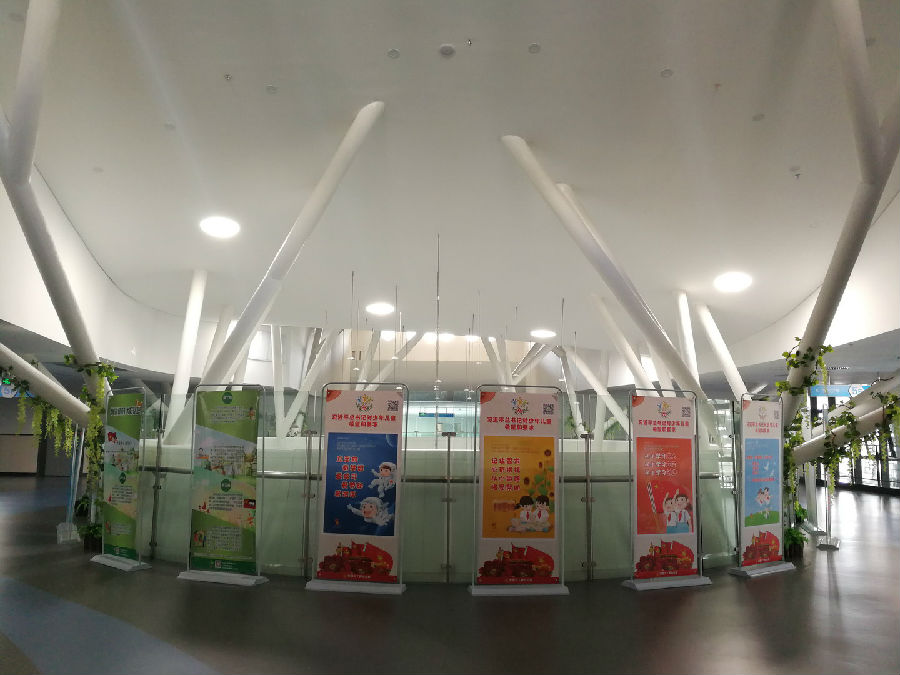

钢结构造型柱造型独特,设计合理

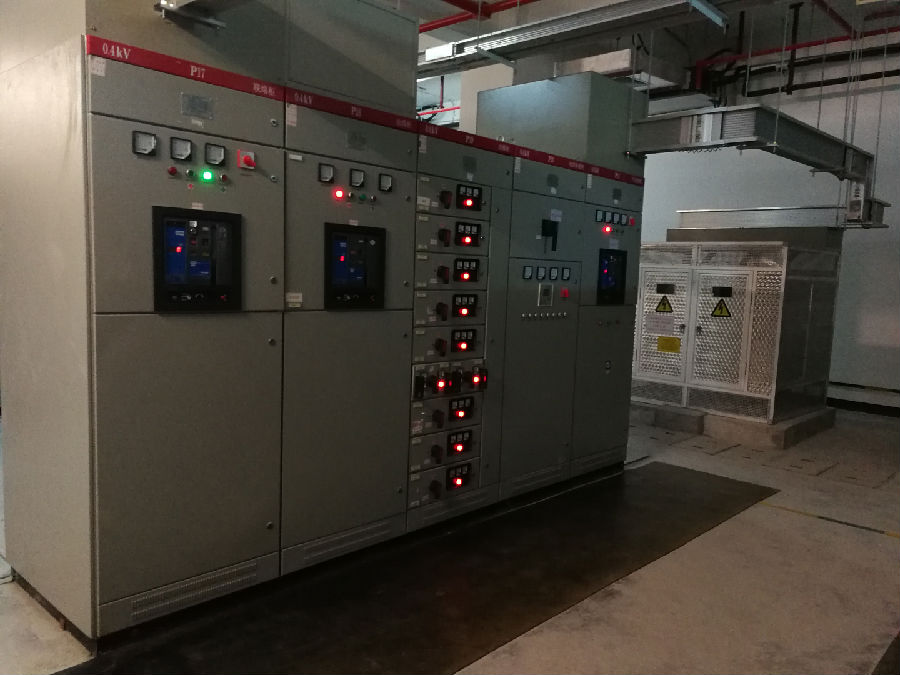

配电房,电柜排布整齐,架空线槽接线整齐合理

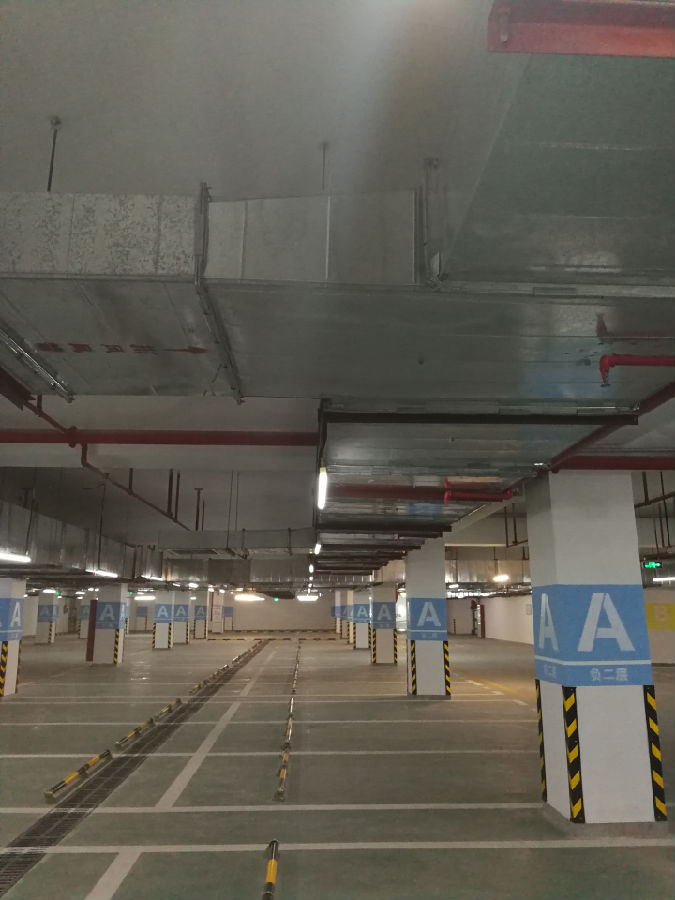

地下室地面平整、划线清晰,排水沟设计合理,灯光充足,并采用了导光系统直接外界导入自然光节能环保,空调管道与消防管排布整齐,安装合理
